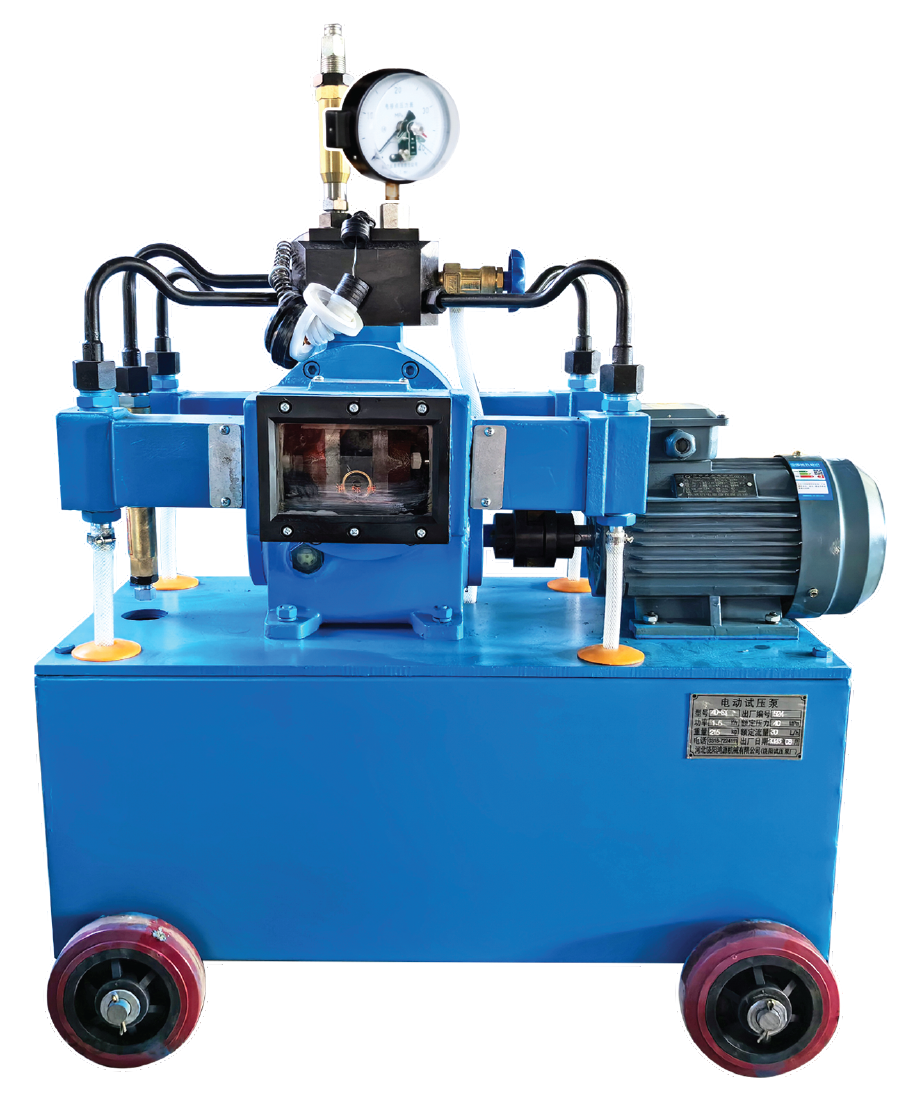

4D-SY型电动试压泵，是四柱塞，往复移动式试压泵，专供容器，管道设备，锅炉系统，阀门以及其它机械，仪器的产品零件，做水压或油压密封试验、强度试验，本泵适用于各种试验室、工矿施工现场。

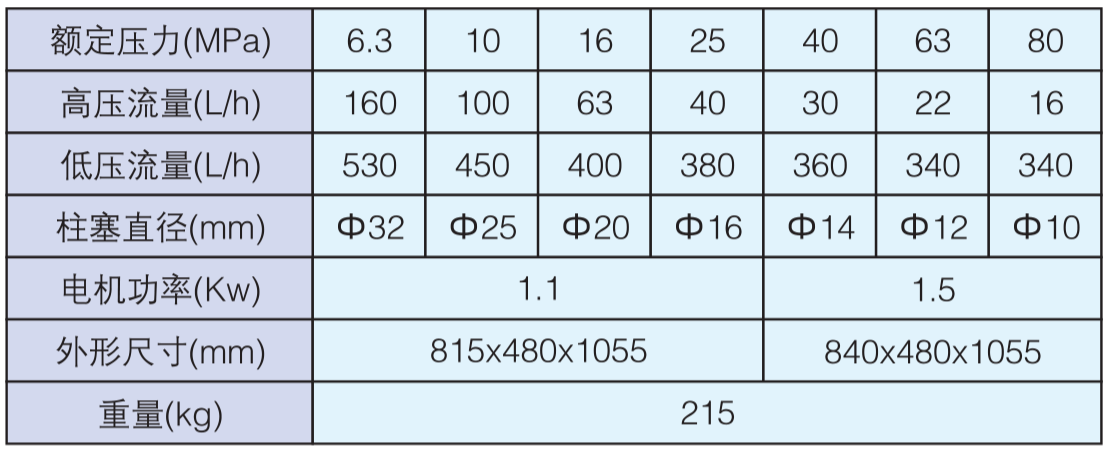

二、技术参数

4D-SY200/3 4D-SY150/5型电动泵动作原理图

电动机采用直接连接，安装在减速箱上。通过蜗杆与蜗轮传动，减速比为1：40。

在蜗轮的两端装有偏心、滑块、导体，导体的两侧水平方向分别固定着一个柱塞，柱塞装入水缸，然后将水缸平行固定在减速箱两侧，当电动机起动后由蜗杆与蜗轮传动，使偏心旋转带动滑块在导体内上下滑动，将圆周运动改变为往复运动，达到由导体带动柱塞，使各水缸内的工作容积不断发生变化的目的。当柱塞为吸入行程时，由于水缸的工作容积增大，造成部分真空，水箱内的水通过滤网、进水管、进水阀而进入水缸内。当柱塞为排出行程时，进水阀因自重而自动关闭，排水阀被顶开，水经过连接管，稳压阀、汇集于集水体、气瓶，**后被输送到被试压容器内。集水体侧面有出水口，是连接被试压容器的通口，顶部安装气瓶，气瓶顶部装压力表。集水体内部装有稳压阀，安全阀在稳压阀下部，如果压力超过工作压力，安全阀自动打开，排水经塑料管回到水箱，保证压力稳定。
