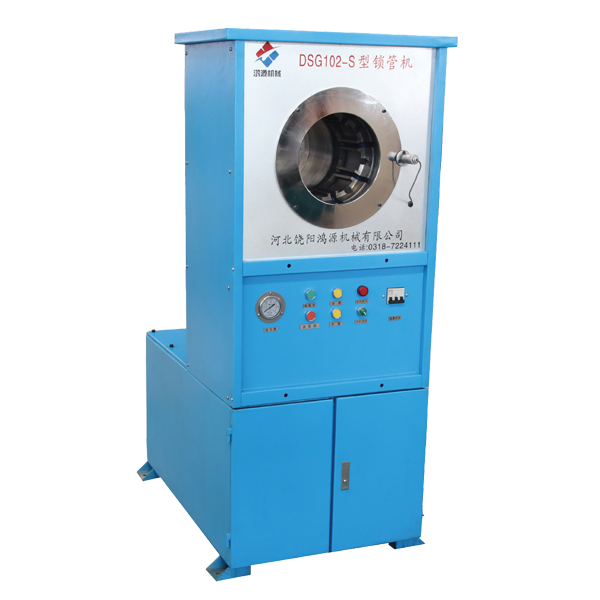

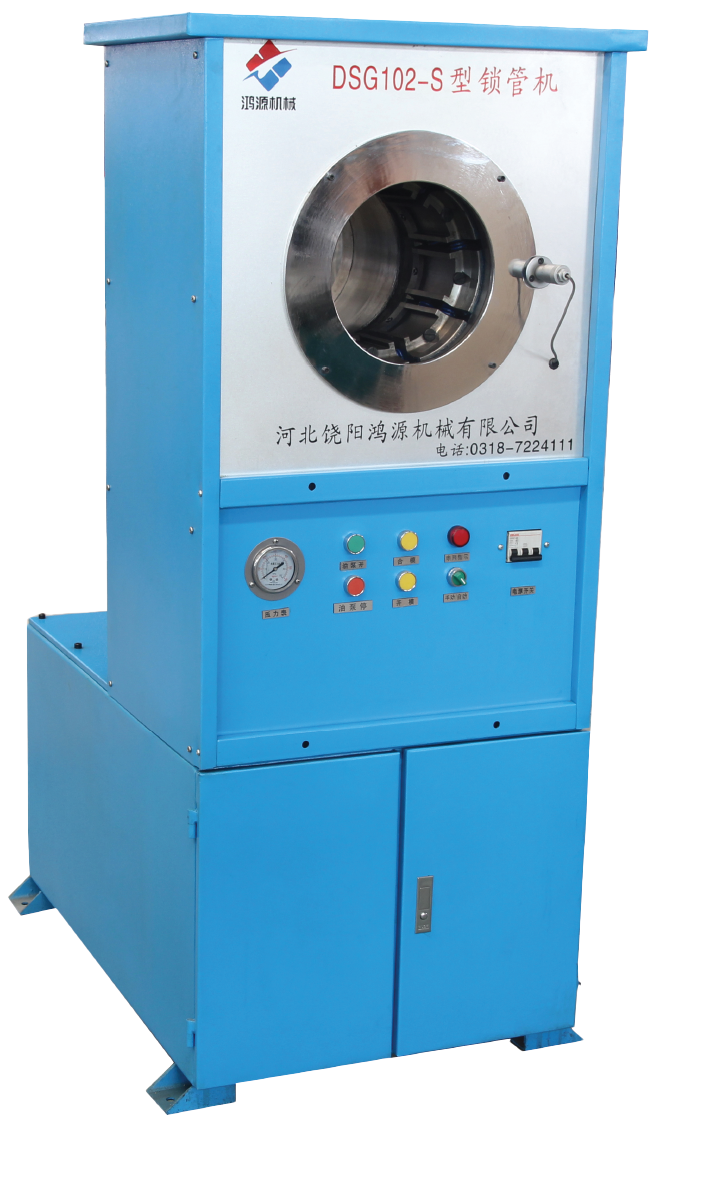

DSG—102型高压锁管机

  • 所属公司:鸿源机械有限公司
  • 更新时间:2018-04-05 20:29:04
  • 关键词:DSG—102型高压锁管机
  • 产品描述:本机为DSG—102型高压锁管机,是将高压胶管或工业软管管头与外套、芯子压合在一起的专用设备
  • 有需要请联系:136-6338-5827 郭经理
  • 我的电子邮箱:3235199468@qq.com
  • 需要技术服务:0318-7323658
  • 合同传真号码:0318-7321606

产品详细介绍/ introduce

本机为DSG102型高压锁管机,是将高压胶管或工业软管管头与外套、芯子压合在一起的专用设备。

    2.组成和主要技术特征

    本机主要由扣压机构、电动机、齿轮泵、控制阀和油箱组成。

(1) 扣压力:                  740

(2) 电动机型号:              Y132M-4

                率:               7.5KW

                速:               1440r/min

(3) 油泵排量:                 58/

(4) 溢流阀型号:               YF-L20H3-S

(5) 换向阀型号:               34SM-L20H-W

(6) 油箱容量:                 100kg

(7) 设备外形尺寸(长××高):1800×840×1400

(8)     量:                 1200kg

二、工作原理及工作过程

     扣压机构是本机工作机构。压套在油缸活塞的带动下实现往复运动,对安装在固定板导套上的弹簧压头不断压紧和放松,将装好的管头,外套、芯子放入弹簧压头中间圆孔内,开动电机、油泵、控制阀,驱使油缸柱塞运动,通过带有锥度内壁的压套,压紧带有同样锥度的弹簧压头外壁,实现压合目的。换向后,压套反方向运动,弹簧压头复原,将高压胶管接头取出。

三、使用说明

(1) 油箱应加46#抗磨液压油达到油箱高度的70%

(2) 工作前,启动电动机三分钟,空载往复运行二分钟,各模座均涂黄油润滑。

(3) 各油杯均加20#-30#机械油。

(4) 在使用本机扣压胶管前,模座外锥面和压套内锥面都必须用高级润滑剂(二硫化钼)涂覆,以减少磨损。特别对Φ32以上的胶管每扣压30-40根就需涂一次(每次不必太多)。
