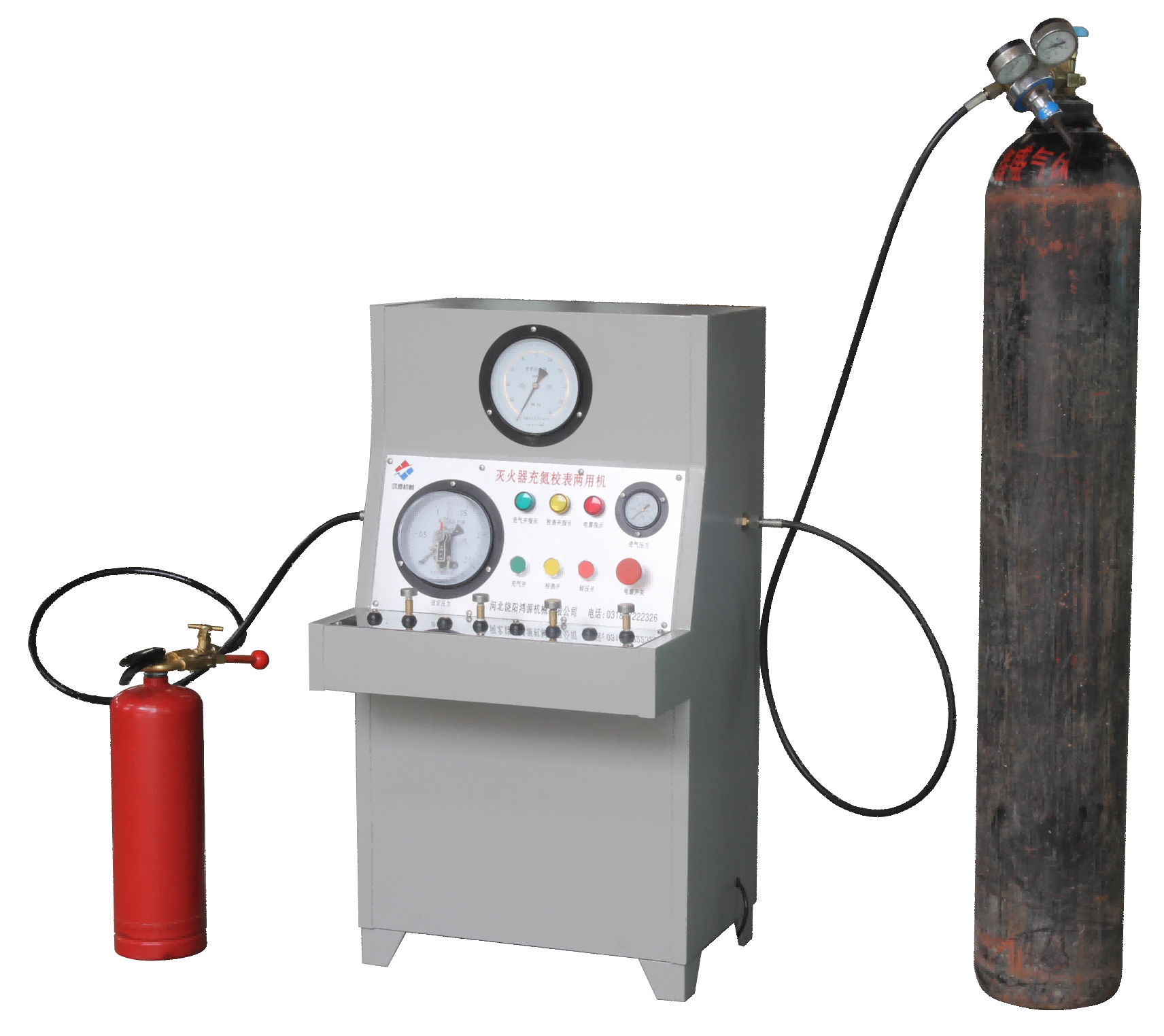

MDG-XB型灭火器氮气灌充与校表两用机，是我公司独立研发生产的一套将氮气充装与压力表的检测两种功能有机结合为一体的综合设备，既可用于氮气充装又可检测灭火器压力表，真正实现一机多能的优化组合产品，其中校表仪是供广大消防器材厂或维修等厂家对各种钢瓶、灭火器等需要安装的压力表进行校验。使钢瓶内的压力准确无误的反应在压力表上，从而更加直观的检测灭火器。另外该校表仪由充气系统和排气系统两部分组成，具有安全可靠、操作简便、生产效率高、校表精度高等优点，是目前消防器材生产、维修厂家必备的对各种灭火器压力表校验的检测设备。

使 用 说 明

1、接通电源，本设备采用220V供电。

2、首先接通机箱边气源接头与原装氮气钢瓶的输气管路，确保不漏气。当用做氮气充装时，把原装氮气钢瓶减压阀的出口压力表调至高于被充灭火器需用压力的0.2-0.5Mpa。例如：灭火器需充装的压力为1.2Mpa，原装氮气钢瓶的出口压力表则需调整为1.4-1.7Mpa。

3、机柜边气源接头接耐压管到氮气气源钢瓶上，将充气枪头与灭火器出口对接并夹紧后打开气源开关，观察面板上的进气压力表，并调节气源钢瓶上的减压阀将进气压力调到规定值。

4、根据待充筒体所需压力的数据，用螺丝刀调整设定压力表内设定的压力臂（上升/闭合）至规定值。（例如1.5MPa）

5、把充气管卡具连接到待充筒体，然后按充气开按扭，机内电磁阀打开，充气开指示灯点亮，气体进入筒体，设定压力表指针缓缓移动，到调定位置（例如1.5MPa）时，电磁阀自动关闭，充气开指示灯熄灭。

6、灌充完毕，取下筒体上的充气管夹具，调换另一个待充筒体，可连续灌充。工作结束，关闭电源开关，拔掉电源插头即可。同时将气源开关和氮气气源钢瓶上减压开关拧紧关闭。

7、当本机用作校表仪时，将被校仪表依次拧紧在检测台校表接头上，校表所需气源通过减压阀与校表仪进气口接通，打开气源调节减压阀，将压力调至被测仪表所需压力，打开阀门，则校表压力表显示气源压力。

四、维 护 须 知

1、灌充设备应有专人负责保养，定期进行检查。

2、灌充设备应安装在干燥通风的工作场所。

3、当发生电源无法接通，应打开机柜后门检查漏电保护开关是否跳开，如无动作，则应用摇表检查220V电源线对外的绝缘电阻是否小于10M，并应查出故障部位，排除故障，方可继续进行灌充工作。

4、由于管路气体压力很大，如有泄漏，应及时拧紧管路接头处，进行密封处理。
