2S-SY双缸手动试压泵
- 所属公司：鸿源机械有限公司
- 更新时间：2018-04-05 20:56:13
- 关键词：2S-SY双缸手动试压泵
- 产品描述：本泵是适用于锅炉、管道、阀门、容器以及试验室获得液体高压源的试验。标准：本泵是按机械工业部制定的新型全系列试压泵（以下简称泵）标准《JB/TQ453-463-86》及《JB/TQ625-87》进行设计的。
- 有需要请联系：136-6338-5827 郭经理
- 我的电子邮箱：3235199468@qq.com
- 需要技术服务：0318-7323658
- 合同传真号码：0318-7321606
产品详细介绍/ introduce
本泵是按国家机械工业部发布的试压泵（以下简称泵）标准《JB/T9089-1999》进行设计的。基本参数性能、质量符合标准要求。适用于锅炉、管道、阀门、容器以及试验室获得高压液体源的试验。本泵具有从低压大流量到高压小流量的特点，两种流量能自动变换。在额定排出压力以下可进行任意数值的试压，额定排出压力分五个规格，为用户选择提供方便。

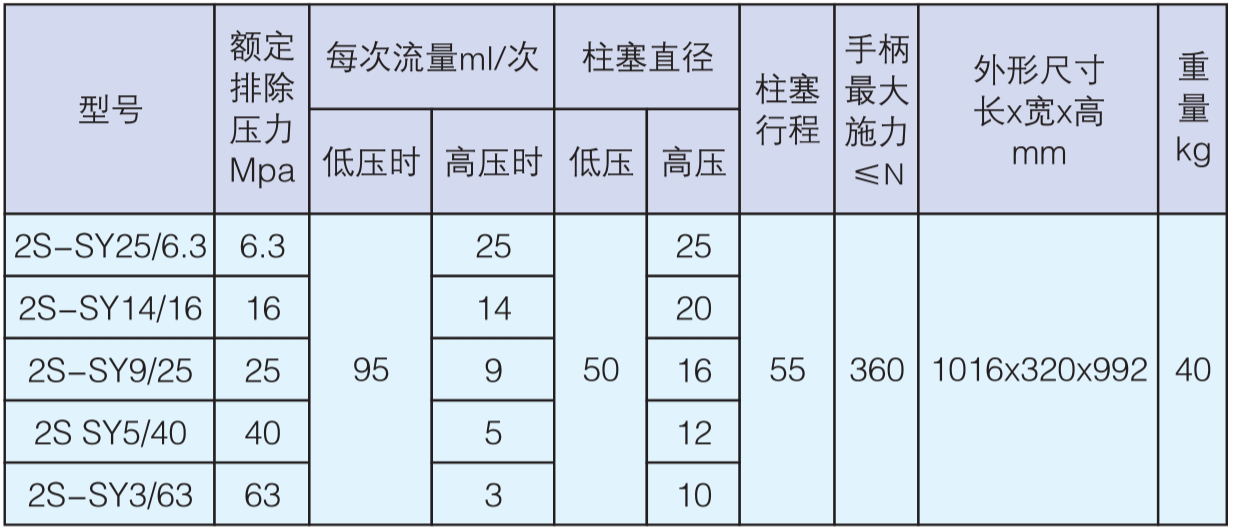

型号参数如下：
|
型 号 |
额定 压力 Mpa |
流量ml/次 |
柱塞直径mm |
柱塞 行程 mm |
手柄** 大施力 ≤N |
外形尺寸(mm) 长×宽×高 |
||
|
低压时 |
高压时 |
低压 |
高压 |
|||||
|
2S-SY/6.3 |
6.3 |
95 |
25 |
50 |
25 |
55 |
360 |
1016×320×992 |
|
2S-SY/16 |
16 |
14 |
20 |
|||||
|
2S-SY/25 |
25 |
9 |
16 |
|||||
|
2S-SY/40 |
40 |
5 |
12 |
|||||
|
2S-SY/63 |
63 |
3 |
10 |
|||||
二、基本结构简介
本泵结构简单，操作方便，容易掌握。是由水箱、机架、柱塞、控制器、手柄等部件组成。如尾页图所示。水箱下面装有滚轮，水箱上面装有水缸，水缸分低压缸体、低压柱塞体和高压柱塞等部件构成，低压柱塞体同时又是高压缸体，内装高压柱塞，低压柱塞通过联动板手柄在工作时做往复运动，低压缸体与水箱盖制成一体，在其上面装有机架，机架上面装有控制器，在控制器的侧面分别装有放水阀、控制阀、工作接头。控制器上方装有压力表，通过表针观看指示值。
