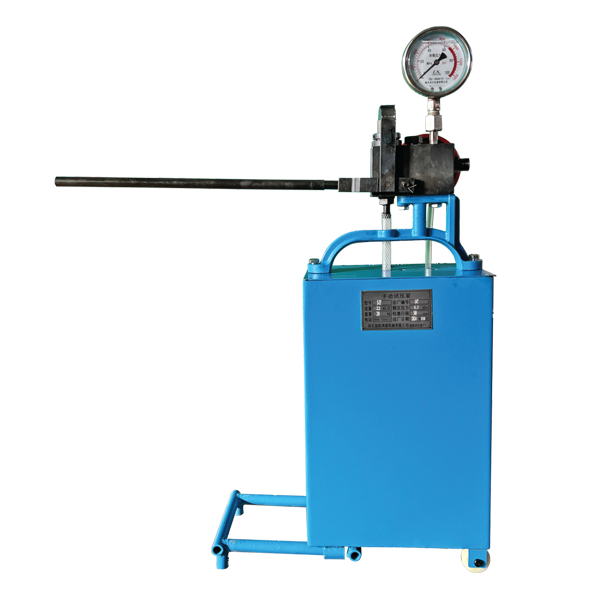

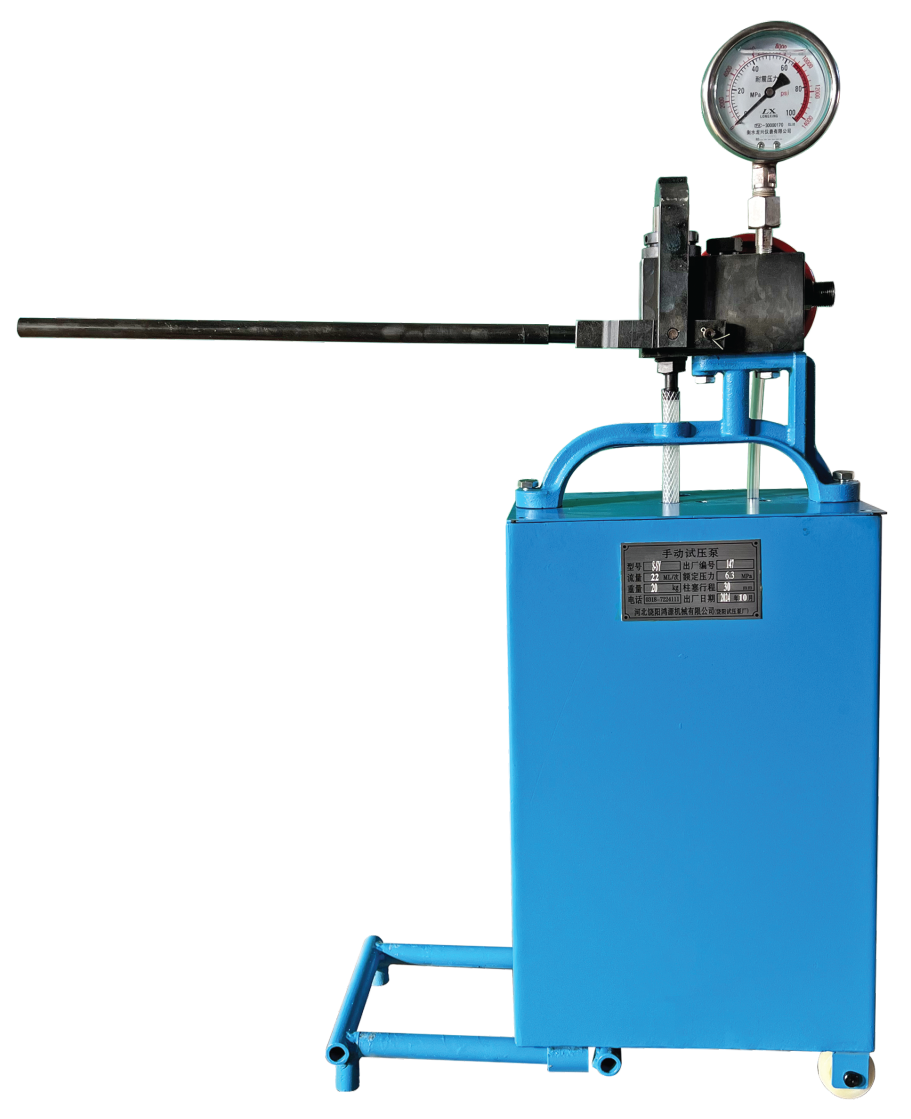

S-SY型系列手动单缸试压泵
- 所属公司：鸿源机械有限公司
- 更新时间：2018-04-05 20:57:43
- 关键词：S-SY型系列手动单缸试压泵
- 产品描述：S-SY型系列手动单缸试压泵（以下简称为泵），专供各类压力容器、管道、阀门、蒸汽锅炉等作试验和试验室中获得液体高压源的设备。工作介质为5℃-60℃的清水，乳化液以及运动粘度不大于45mm2/S的油品，本系列泵有8种型号。
- 有需要请联系：136-6338-5827 郭经理
- 我的电子邮箱：3235199468@qq.com
- 需要技术服务：0318-7323658
- 合同传真号码：0318-7321606
产品详细介绍/ introduce
S-SY型系列手动单缸试压泵（以下简称为泵），专供各类压力容器、管道、阀门、蒸汽锅炉等作试验和试验室中获得液体高压源的设备。工作介质为5℃-60℃的清水，乳化液以及运动粘度不大于45mm2/S的油品，本系列泵有8种型号。

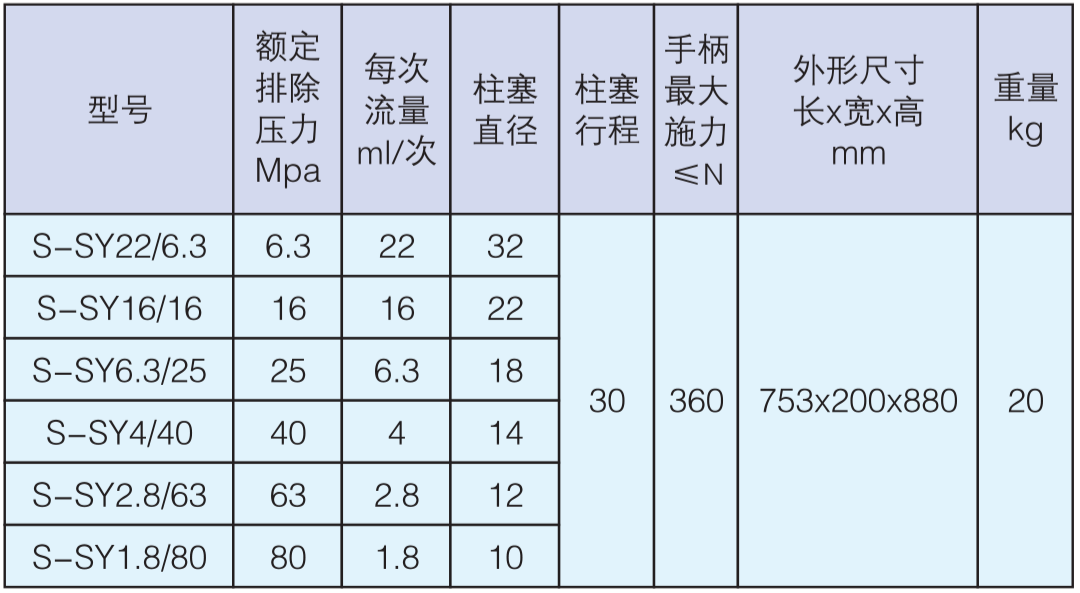

二、技术参数
|
型号 |
额定工作压力Mpa/cm |
每次流量ml/次 |
柱塞直径mm |
柱塞行程mm |
手柄**大施力 ≤Ｎ |
外形尽寸长×宽×高 mm |
重量 Kg |
|
S-SY/5 |
5 |
22 |
36 |
30 |
300 |
753×200×935 |
20 |
|
S-SY/6.3 |
6.3 |
22 |
|||||
|
S-SY/16 |
16 |
10 |
22 |
360 |
|||
|
S-SY/25 |
25 |
6.3 |
18 |
||||
|
S-SY/40 |
40 |
4.0 |
14 |
||||
|
S-SY/63 |
63 |
2.8 |
12 |
400 |
753×200×987 |
||
|
S-SY/80 |
80 |
1.8 |
10 |
三、结构和工作原理
本泵为立式单柱塞往复式，由泵体、柱塞副、控制阀、卸压阀、手柄、支架、水箱和滑动足架等组成。
泵体用螺钉固定在支架上，支架与水箱盖一起用螺钉固定在水箱上，拉出水箱下端的滑动足架，使泵工作时保持稳定。
工作时，向上提动手柄，即带动柱塞向上移动，进水阀打开，泵体柱塞腔造成真空，水箱内的介质由于大气压力的作用，通过滤网、吸水管、进水阀而进入柱塞腔。当手柄向下压时，进水阀关闭，介质在柱塞的压力下，顶开出水阀，通过工作接管接头进入被试容器内。
